pour introduire la construction d'un modèle relationnel, nous devons effectuer plusieurs étapes décrites dans le diaporama ci-dessous ou par ici
Quelques brèves vidéo expliquant les différents concepts:
| concept | video |
|---|---|
| relation | |
| clé | |
| clé étrangère | |
| projection |
Exercices d'application
Compétence : Savoir analyser un modèle Entités/Associations
Exercice 1

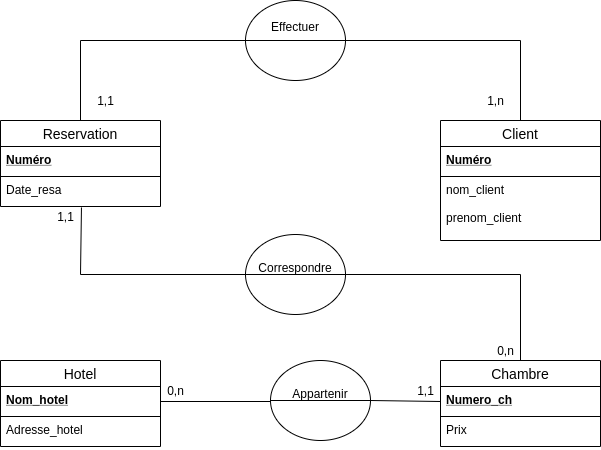

On souhaite gérer des réservations dans une compagnie d’hôtels.
On considère donc le modèle Entités/Associations suivant :
À l’aide de ce modèle, répondre aux questions suivantes :
- Peut-on avoir des clients homonymes ?
- Un client peut-il réserver plusieurs chambres à une date donnée ?
- Est-il possible de réserver une chambre sur plusieurs jours ?
- Peut-on savoir si une chambre est libre à une date donnée ?
- Peut-on réserver plusieurs fois une chambre à une date donnée ?
Exercice 2

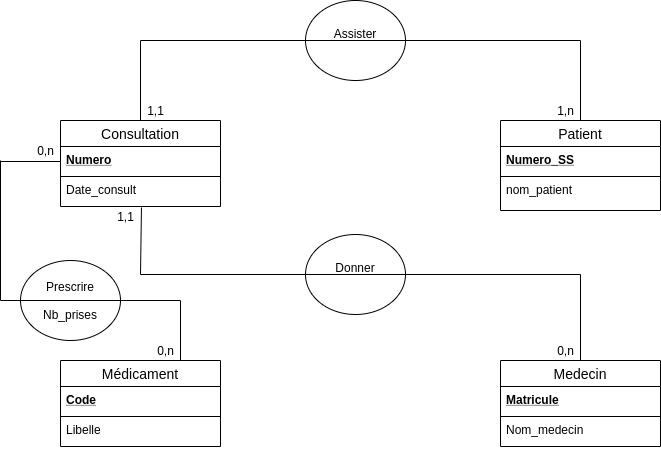

On donne le modèle Entités/associations représentant des visites dans un centre médical.
En utilisant ce modèle, répondre aux questions suivantes:
- Un patient peut-il effectuer plusieurs visites ?
- Un médecin peut-il recevoir plusieurs patients dans la même consultation ?
- Peut-on prescrire plusieurs médicaments dans une même consultation ?
- Deux médecins différents peuvent-ils prescrire le même médicament ?
Compétence : Savoir passer du modèle Entités/Associations au modèle relationnel.
Exercice 3
Donner le schéma relationnel de la base de donnée “compagnie d’Hôtels” décrite par le modèle Entités/Associations dans l’exercice 1.
Exercice 4
Donner le schéma relationnel de la base de données “visites médicales” décrite par le modèle Entités/Associations dans l’exercice 2.
Compétence : Identifier le type des données ainsi que les contraintes d’intégrité dans un modèle relationnel.
Exercice 5
À partir du modèle relationnel construit dans l’exercice 3, remplir le tableau ci-dessous :
| Relation | Attribut | Type | Unicité | Domaine éventuel | Valeur nulle permise | Clé |
|---|---|---|---|---|---|---|
| Chambre | Nom_hotel | |||||
| Chambre | Prix | |||||
| Réservation | Date_resa | |||||
| Client | Numéro |
- Pour la colonne Type, on choisira parmi : Entier, Réel, Texte, Date.
- Pour les colonnes Unicité et Valeur nulle permise, on répondra par Oui ou Non.
- Pour la colonne Clé, on mettra CP pour la clé primaire et CE pour la clé étrangère ou on laissera vide.
- Pour la colonne Domaine Éventuel, on précisera le domaine possible.
Compétence : Identifier les anomalies parmi les occurrences d’une relation donnée.
